Đầu báo khói beam Tanda TX7130

  • Thông tin sản phẩm
  • Bình luận

Sơ lược đôi nét Đầu báo khói beam Tanda TX7130

Đầu báo beam tanda TX7130 sử dụng tia laser chiếu để định vị vị trí lắp gương phản xạ và có thêm màn hình hiển thị các hướng dẫn lắp đặt nên rất thân thiện với người dùng. Chùm tia sáng giữa bộ phát và gương phản xạ không nhìn thấy được bằng mắt thường nên chức năng này giúp ích rất nhiều trong việc tiết kiệm thời gian và công sức của người lắp đặt, vận hành và bảo trì.

Model TX7130 có 4 cự li hoạt động có thể điều chỉnh được: từ 8 đến 20m, từ 20 đến 40m, từ 40 đến 70m và từ 70 đến 100m.  Và ta cũng có thể điều chỉnh độ nhạy khói ở ba mức từ 2.6dB, 3.8dB và 5.8dB để phù hợp với tùy từng môi trường sử dụng cụ thể.  TX7130 hoạt động trên nguyên lý phản xạ chùm tia hồng ngoại.  Khi có khói bay ngang qua và che hoặc làm mờ chùm sáng hồng ngoại này giữa bộ thu phát và gương phản xạ, đầu báo beam sẽ phát tín hiệu báo cháy về tủ báo cháy trung tâm.

TX7130 là đầu báo beam phù hợp nhất với các nhà xưởng, kho hàng, trung tâm thương mại, điểm vui chơi giải trí, khu triển lãm, sảnh khách sạn, nhà máy in, nhà máy may mặc, viện bảo tàng v.v. những nơi có trần cao, diện tích rộng và thường xuyên có một lượng khói hoặc bụi nhất định trong không khí.

Tham khảo thêm : Hướng dẫn lắp đặt đầu báo beam



Nguyên lý hoạt động của đầu báo khói beam tanda TX7130



Đặc điểm Đầu báo khói beam Tanda TX7130

Lắp đặt rất dễ dàng theo hướng dẫn trên màn hình hiển thị và căn chỉnh bằng tia laser
Sử dụng gương phản chiếu và chùm sáng phản xạ đơn
Có thể lập trình khoảng cách giữa bộ phát và bộ phản xạ theo 4 mức từ 8 đến 100 mét
Có thể lập trình độ nhạy khói theo 3 mức tùy theo đặc điểm của vị trí lắp đặt
Tích hợp bộ vi xử lý
Có chức năng tự chẩn đoán lỗi nội tại
Có khả năng tự điều chỉnh cường độ tia chiếu theo mức độ mà khói bụi tự nhiên làm ảnh hưởng đến cường độ tín hiệu phản xạ, ví dụ như: khói bụi trong nhà xưởng, khi có tác động vật lý làm lệch vị trí thiết bị hoặc khi thiết bị lão hóa theo thời gian.
Có rơ le báo cháy và relay báo lỗi.
Thiết kế kiểu dáng công nghiệp hiện đại, đẹp mắt.
Phương pháp căn chỉnh, hiệu chỉnh thân thiện, dễ dùng

>>> Tìm hiểu thêm đầu báo khói beam Multron DET-640-RB singapore

Thông số kỹ thuật Đầu báo khói beam Tanda TX7130

Model: TX7130
Tên sản phẩm: Đầu báo khói dạng tia chiếu hay còn gọi là đầu báo beam Tanda
Tiêu chuẩn:  EN54-12, LPCB/CE-PRC
Protocol: T&A 7
Điện áp hoạt động:  20V – 28v DC
Thông số dòng: Standby: 23mA; Commission: 56mA; Báo cháy: 33mA
Độ nhạy của đầu báo:

Level 1: 2.6 dB  độ nhạy cao
Level 2: 3.8 dB độ nhạy trung bình
Level 3: 5.8 dB độ nhạy thấp

Khoảng cách hoạt động hiệu quả:

Mức 1: từ 8 đến 20m (cần 1 gương phản xạ)
Mức 2: 20 – 40m (cần 1 gương phản xạ)
Mức 3: 40 – 70m (cần 4 gương phản xạ)
Mức 4: 70 – 100m ( cần 4 gương phản xạ)

Đèn LED hiển thị:  Màu đỏ: Cháy; Màu vàng: Lỗi; Màu xanh: bình thường;
Công suất rơ le: Thường mở (NO): 2.0A; 30VDC
Cấp bảo vệ: IP30
Nhiệt độ hoạt động: -10 – 55 độ C
Độ ẩm cho phép: 0 -95%, không ngưng tụ

Nguyên lý hoạt động của đầu báo beam Tanda TX7130

TX7130 là loại đầu báo khói tia chiếu có bộ thu và bộ phát ở trên cùng một thiết bị.  Tanda sử dụng một gương phản chiếu lắp ở vị trí đối diện để phản xạ chùm tia hồng ngoại đó trở lại thiết bị với độ tán xạ tối thiểu.

Trong đám cháy, khi có luồng khói bay cắt qua chùm tia hồng ngoại giữa đầu beam và gương phản xạ, một phần của chùm tia sáng hồng ngoại này bị hấp thụ hoặc tán xạ.  Điều này làm cho tín hiệu nhận về bộ thu bị giảm cường độ.  Khi đó, đầu báo sẽ phân tích tín hiệu này và sử dụng những thuật toán phức tạp để so sánh thông tin với kho dữ liệu đã lưu trữ sẵn trong bộ vi xử lý.  Bằng việc phân tích này, đầu báo beam sẽ đưa ra quyết định xem liệu đây có phải là khói do đám cháy thật hay không, và từ đó có bật rơ le báo cháy tương ứng và đèn LED hiển thị tình trạng cháy.  Khi có báo cháy, đèn LED trên đầu báo sẽ chớp nháy liên tục.

Khi lắp đặt đầu báo beam cần lưu ý tránh để các vật khác chắn luồng tia chiếu giữa thiết bị và gương phản xạ để tránh hiện tượng báo cháy giả.

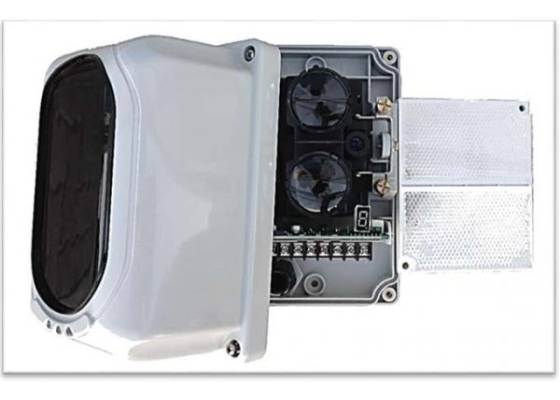

Đầu báo khói beam tanda TX7130



Tính năng đầu báo beam Tanda TX7130:

– Chùm tia sáng giữa bộ phát và gương phản xạ không nhìn thấy được bằng mắt thường nên chức năng này giúp ích rất nhiều trong việc tiết kiệm thời gian và công sức của người lắp đặt, vận hành và bảo trì.

– Có 4 cự li hoạt động có thể điều chỉnh được: từ 8 đến 20m, từ 20 đến 40m, từ 40 đến 70m và từ 70 đến 100m. Và ta cũng có thể điều chỉnh độ nhạy khói ở ba mức từ 2.6dB, 3.8dB và 5.8dB để phù hợp với tùy từng môi trường sử dụng cụ thể.

– Hoạt động trên nguyên lý phản xạ chùm tia hồng ngoại. Khi có khói bay ngang qua và che hoặc làm mờ chùm sáng hồng ngoại này giữa bộ thu phát và gương phản xạ, đầu báo beam sẽ phát tín hiệu báo cháy về tủ báo cháy trung tâm.

Trong đám cháy, khi có luồng khói bay cắt qua chùm tia hồng ngoại giữa đầu beam và gương phản xạ, một phần của chùm tia sáng hồng ngoại này bị hấp thụ hoặc tán xạ. Điều này làm cho tín hiệu nhận về bộ thu bị giảm cường độ. Khi đó, đầu báo sẽ phân tích tín hiệu này và sử dụng những thuật toán phức tạp để so sánh thông tin với kho dữ liệu đã lưu trữ sẵn trong bộ vi xử lý. Bằng việc phân tích này, đầu báo beam sẽ đưa ra quyết định xem liệu đây có phải là khói do đám cháy thật hay không, và từ đó có bật rơ le báo cháy tương ứng và đèn LED hiển thị tình trạng cháy. Khi có báo cháy, đèn LED trên đầu báo sẽ chớp nháy liên tục.

Khi lắp đặt đầu báo beam cần lưu ý tránh để các vật khác chắn luồng tia chiếu giữa thiết bị và gương phản xạ để tránh hiện tượng báo cháy giả.

Tổng quan Đầu báo khói Beam Tanda TX7130

Đầu báo khói Beam Tanda TX7130 có 4 mức cân chỉnh hoạt động từ 8 đến 20, 40, 70 và 100 mét với 3 mức độ cân chỉnh cảm biến từ 2.6 dB đến 4.8 dB để đáp ứng yêu cầu từng môi trường lắp đặt. Đầu báo khói beam Tanda TX7130 làm việc dựa trên nguyên tắc sự mờ dần của tia phản chiếu.

Đầu báo khói Beam Tanda TX7130 Dùng kết hợp với 1 tấm gương, nó sẽ báo cho trung tâm báo cháy khi tia đầu beam bị mờ bởi khói. Sự kết hợp an toàn và nhanh chóng của vi xử lý trên bo mạch cho phép đầu báo tự cân chỉnh sai số dẫn đến sự tự động hóa cao hơn.

Đầu báo khói beam Tanda TX7130 lý tưởng để sử dụng tại khu vực rộng lớn với trần nhà cao như nhà kho, khu vực lưu trữ lớn, trung tâm mua sắm, trung tâm giải trí, hội trường triễn lãm, hành lang khách sạn, nhà máy in, xí nghiệp may mặc, viện bảo tàng và nhà tù, cũng như những nơi mà phân tử khói nhẹ và khí ăn mòn tồn tại.

⇒ Tìm hiểu thêm các loại đầu báo khói dạng beam khác công dụng như đầu báo beam tanda TX7130

Tính năng nổi bật chính của đầu báo khói beam tanda TX7130

1. Sản xuất theo tiêu chuẩn EN 54-12.

2. Đầu báo khói Beam Tanda TX7130 Cân chỉnh dễ dàng, với sự tích hợp màn hình hướng dẫn kỹ thuật số và đèn laser.

3. Đầu báo khói Beam Tanda TX7130 Sử dụng thiết kế đầu beam đơn-cuối thông qua gương phản chiếu.

4. Bốn Bốn phạm vi rộng giám sát 8-100 mét thông qua bộ mã hoá.

5. Đầu báo khói Beam Tanda TX7130 có ba mức lập trình điều chỉnh độ nhạy.

6. Đầu báo khói Beam Tanda TX7130 Tích hợp vi xử lý.

7. Đầu báo khói Beam Tanda TX7130 Tính năng tự phân tích có thể giám sát lỗi bên trong.

8. Sự đền bù tự động cho các yếu tố làm suy yếu tín hiệu nhận được, chẳng hạn như bụi bẩn, chuyển động về vị trí và lão hóa của bộ phát.

9. Rờ-le tiếp điểm báo cháy và lỗi.

10. Vẻ ngoài đẹp và hấp dẫn.

11. Đầu báo khói Beam Tanda TX7130 Giải pháp cân chỉnh thân thiện với người dùng thật.

Thông số kỹ thuật Đầu báo khói Beam Tanda TX7130

Điện thế vận hành: 20 V đến 28 V DC.

Đầu báo khói Beam Tanda TX7130 Thông số dòng điện : Chờ≤28mA Commission≤56mA Báo cháy≤38mA

Mức cảm biến [thông qua bộ mã hóa]:

+ Mức 1: 2.6 dB Cảm biến cao.

+ Mức 2: 3.4 dB Cảm biến trung bình.

+ Mức 3: 4.8 dB Cảm biến thấp.

Đầu báo khói Beam Tanda TX7130 Chiều dài chùm tia [thông qua bộ mã hóa]:

+ Khoảng cách 1: 8 đến 20 mét Đường dẫn ngắn.

+ Khoảng cách 2: 20 đến 40 mét Đường dẫn ngắn.

+ Khoảng cách 3: 40 đến 70 mét Đường dẫn bình thường.

+ Khoảng cách 4: 70 đến 100 mét Đường dẫn dài.

Đầu báo khói Beam Tanda TX7130 Góc chùm tia: ±0.5º mỗi hướng.

Hướng dẫn cân chỉnh: chùm tia laser.

Màn hình hướng dẫn: KTS Ống nước nixie.

Đèn LED chỉ báo: Đỏ: cháy ; Vàng: Lỗi ; Xanh: Cân chỉnh.

Thời gian reset: Ít hơn 2 giây.

Rờ le [Cháy & Lỗi]: Thường hở/Thường đóng 2.0 A; 30 VDC.

Tính chất vật lý.

Chất liệu: / Màu sắc ABS / trắng.

Kích thước / Trọng lượng: L:190.87 x W:126.87 x H:91.96 mm / 440 gm.

Trọng lượng: 0.130 Kg kèm đế.

Môi trường.

Nhiệt độ hoạt động / Mức bảo vệ: -10°C đến 55°C / IP30 [IP66 niêm bằng keo].

Độ ẩm: 0 đến 95% độ ẩm xung quanh, không ngưng tụ.

Đầu báo khói Beam Tanda TX7130 nên được lắp đặt, vận hành và bảo trì, bảo dưỡng bởi nhân viên có kỹ thuật hoặc nhân viên nhà máy có chuyên môn ( đã được chỉ dẫn thuần thục).

Chú ý:  Bên trong Đầu báo khói Beam Tanda TX7130  có gương phản xạ nên dễ vỡ, đặc biệt là cái lưỡi gà công tắc. Có thể dùng miếng nam châm khi cần để tránh làm hư hại Đầu báo khói TX 7130.

1. Lắp Đầu báo khói Beam Tanda TX7130 tại khu vực bằng phẳng, với chiều cao trần nhà dưới 8m, Đầu báo khói Beam Tanda TX7130 nên được lắp dưới trần cách khoảng 0.5m đến 1m. Xem hình 3.

2. Lắp Đầu báo khói Beam TX7130 tại khu vực bằng phẳng, với chiều cao trần nhà trên 8m, Đầu báo khói Beam TX7130 nên được lắp dưới trần cách trần ít nhất 0.5m.

3. Cần chọn những vị trí lắp đặt Đầu báo khói Beam TX7130 sạch sẽ và khô ráo, không bị rung, shock hoặc nhiễm tĩnh điện,và xa tường kính, ánh sáng chiếu trực tiếp vào Đầu báo khói Beam Tanda TX7130.

4. Phải chắc chắn rằng tia đầu beam không bị cắt ngang bởi bất kỳ vật di chuyển nào.
